密封圈到底有多少種?都有什么用?

       工程機械都離不開油缸,油缸又離不開密封件。常見的密封件就是密封圈,也叫油封,起到隔絕油液的作用,防止油液溢出或通過。

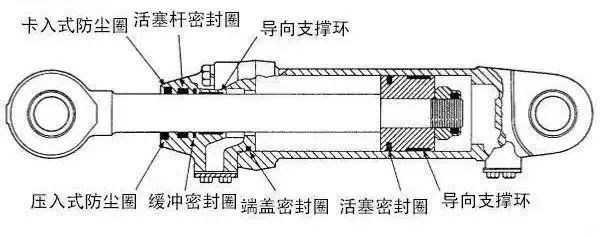

       常見的用于液壓油缸的密封圈又以下這些類型:防塵圈、活塞桿密封圈、緩沖密封圈、導向支撐環、端蓋密封圈和活塞密封圈。

防塵圈
       防塵圈安裝在液壓缸端蓋的外側,用于防止外部污染物進入油缸,根據安裝方式又可分為卡入式和壓入式。

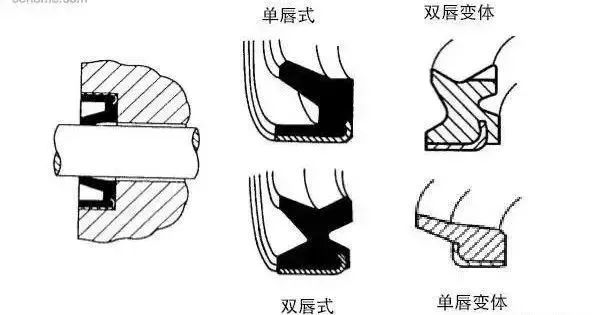

卡入式防塵圈的基本形式
       卡入式防塵圈較為常見,顧名思義,防塵圈卡在端蓋內壁的凹槽里,用于不那么苛刻的環境條件下??ㄈ胧椒缐m圈的材料通常為聚氨酯,結構形式有多種變體,如H和K型截面為雙唇結構,但萬變不離其宗。

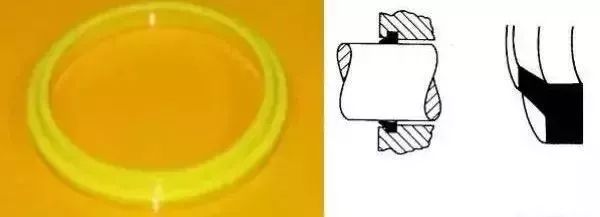

壓入式防塵圈
       壓入式防塵圈用于嚴苛、重負荷的條件下,并不卡在凹槽中,而是聚氨酯材料外包裹一層金屬以增加強度,壓入液壓缸端蓋內。壓入式防塵圈也有多種形式,也分單唇和雙唇。


活塞桿密封圈
       活塞桿密封圈也被稱作U型杯,是主要的活塞桿密封件,安裝在液壓缸端蓋內側,作用是防止液壓油外漏?;钊麠U密封圈由聚氨酯或丁腈橡膠制成,在某些場合,需要與支撐環(也叫擋圈)一起使用,支撐環用于防止密封圈在壓力作用下發生擠壓變形?;钊麠U密封圈也有多種變體。

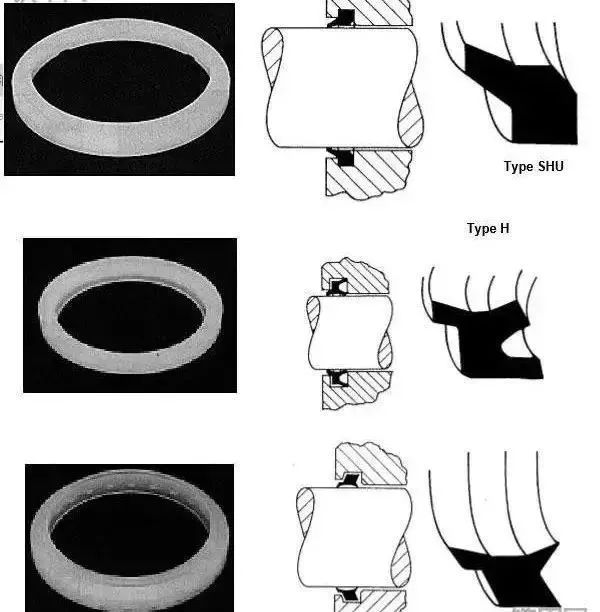

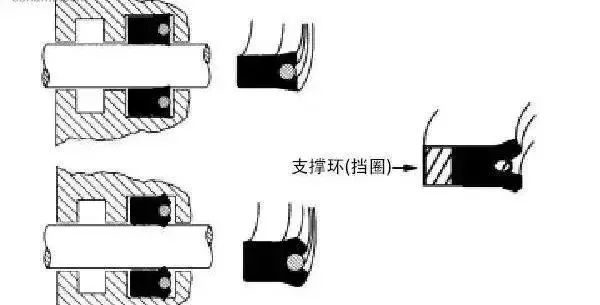

常見的活塞桿密封圈形式

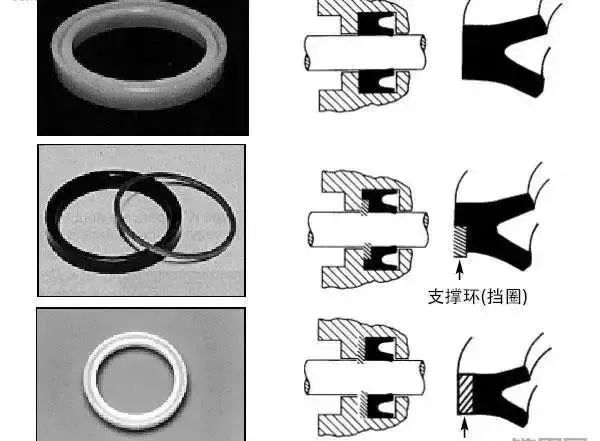

活塞桿密封圈的一些變體
緩沖密封圈
       緩沖密封圈作為輔助的活塞桿密封圈,用于在系統壓力突然增加時保護活塞桿。常見的有三種類型的緩沖密封圈。A型是由聚氨酯制成的單件密封圈。B型和C型為兩件式,用于防止密封擠壓,允許密封件承受較高的壓力。

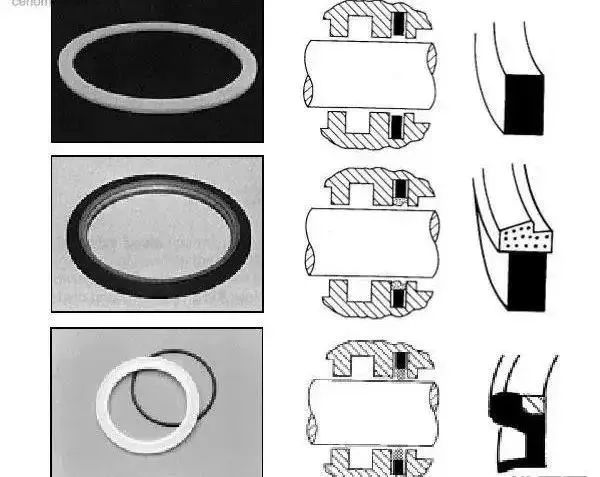

緩沖密封圈的幾種常見形式

導向支撐環
       導向支撐環安裝在液壓缸端蓋和活塞上,用于支撐活塞桿和活塞,引導活塞做直線運動,防止發生金屬與金屬的接觸。材料上有塑料、涂有聚四氟乙烯的青銅等。

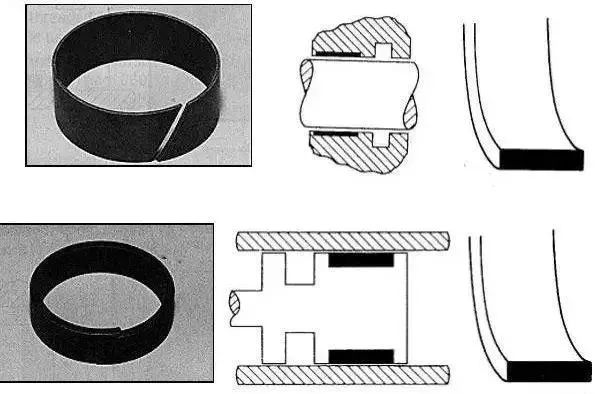

分別用于液壓缸端蓋和活塞上的導向支撐環

端蓋密封圈

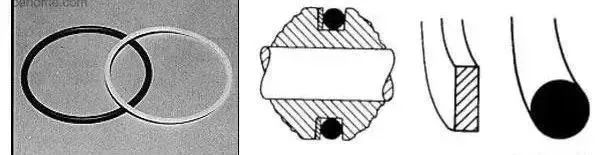

       端蓋密封圈用于油缸端蓋與油缸壁的密封,是一種靜密封,用于防止液壓油從端蓋和油缸壁的間隙漏出。通常由丁腈橡膠O形圈和支撐環(擋圈)組成。

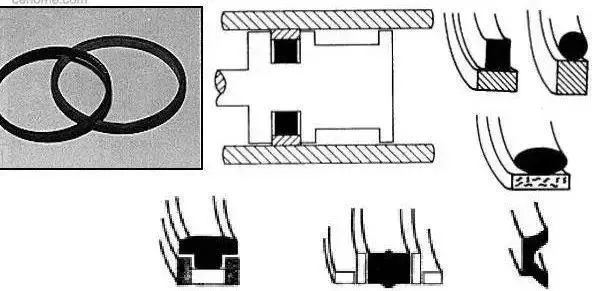

活塞密封圈
       活塞密封圈用于隔絕液壓缸的兩個腔室,是液壓缸內的主密封件。通常為兩件式,外圈由聚四氟乙烯或尼龍制成,內圈由丁腈橡膠制成。也有多種變體,包括采用涂有聚四氟乙烯的青銅,等等。在單作用油缸上,也有采用聚氨酯U形杯的。



活塞密封圈的幾種常見形式
